经加后的半制品工件需举行正火处置惩罚，

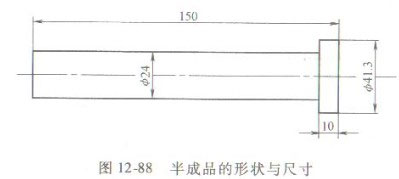

，其形状与尺寸见下图。。。
。。。材质为经加工后的半制品工件需举行正火处置惩罚，
，其形状与尺寸见下图。。。
。。。材质为20MnSi钢，
，每件质量0.54kg，
，要求的正火温度1050℃，
，生产率为12件/min，
，即388.8kg/h。。。
。。。

由于该工件是变截面的，
，小头直径巾24mm，
，大头直径41.3mm，
，选用的中频感应加热装备功率为250kW，
，电流频率2500Hz。。。
。。。所用的感应器为螺旋圆柱形，
，感应线圈内径小85mm，
，长度1800mm，
，用14mm x 10mm ×2mm 的矩形纯铜管绕制，
，纯铜管不包绝缘层，
，线圈的匝间留有一定的间隙，
，使用空气绝缘，
，事情时通水冷却。。。
。。。感应线圈内的耐热衬套为石英管，
，其外径巾60mm、内径50mm、长度1800mm。。。
。。。在石英管与感应线圈之间衬以硅酸铝纤维毡，
，其厚度12.5mm。。。
。。。在感应线圈内可以安排工件12件，
，没有水冷导轨，
，工件直接放在石英管里一件接着一件地被推动进料。。。
。。。每5s从感应器的进料端推人一件工件，
，在感应器的出料端就推出一件已加热到1050℃的工件。。。
。。。感应器的端电压为1400V，
，工件的加热时间为1min，
，工件的温度基本一致，
，知足工艺要求。。。
。。。

这套中频感应加热装备的特点是感应线圈的端电压为1400V，
，耐热衬套为石英管，
，没有水冷导轨，
，工件的加热时间比理论盘算的要长一些，
，这就包管了工件加热温度的匀称性。。。
。。。
