以42CrMoA钢制6缸发念头曲轴为例，，，，，，曲轴零件简图如下图所示。。。
。。。该曲轴的性能要求为：Rm≥840MPa、Rp0.2≥660MPa 、A5≥13％、Z≥40%，，，，，，aK≥78J/cm2。。。
。。。有6个连杆轴颈、7个主轴颈和1个油封法兰，，，，，，共14处部位需要淬硬，，，，，，硬度为 57~62HRC。。。
。。。

中频加热电源对钢质曲轴举行热处置惩罚的流程为：质料磨练→下料→热模锻成形→正火→调质处置惩罚→整理抛丸→粗加工 →轴颈外貌强化处置惩罚→精加工→荧光磁粉探伤→制品。。。
。。。

(1)曲轴的正火：调质曲轴均接纳模锻的要领制坯，，，，，，毛坯需正火处置惩罚。。。
。。。正火的目的是细化锻件晶粒，，，，，，为调质处置惩罚做好组织准备。。。
。。。

曲轴正火一样平常接纳中频加热电源举行，，，，，，加热温度为840℃±10℃，，，，，，保温2.5h后举行自然空冷。。。
。。。

(2)曲轴的调质处置惩罚：曲轴的调质在由中频加热电源与一连式加热炉组成的调质机组上举行，，，，，，现在较量好的有两种炉型组合。。。
。。。一是连杆式推炉，，，，，，曲轴横向置于料盘上，，，，，，准时推一盘进炉（同时推一盘出炉淬火），，，，，，炉膛宽而低矮；；回火接纳一连式链板炉，，，，，，曲轴置于链板运送带上。。。
。。。加热炉控温一样平常分三区。。。
。。。这种装备的组合方法热处置惩罚产量高、质量好，，，，，，炉窑的热效率较高，，，，，，装备一次性投资和装备的运行维护本钱较低。。。
。。。二是一连式悬挂炉，，，，，，曲轴笔直悬挂在专用吊具上，，，，，，由悬挂链传送曲轴步进式进炉加热，，，，，，准时移近一个吊具进炉（同时移出一个吊具出炉淬火)，，，，，，并以同样方法进入回火炉，，，，，，此类装备同前者相比，，，，，，炉窑的热效率偏低，，，，，，装备一次性投资和装备的运行维护本钱较高。。。
。。。调质后的曲轴，，，，，，要举行99%的硬度检测，，，，，，并举行校直。。。
。。。校直后需在回火温度下去应力，，，，，，随后再举行抛丸整理。。。
。。。

(3)轴颈的外貌强化处置惩罚：轴颈的外貌强化处置惩罚主要是对其轴颈及圆角举行强化，，，，，，其外貌强化要领有感应淬火及氮碳共渗处置惩罚。。。
。。。

A.感应淬火仍然是现在曲轴（特殊是大功率发念头或增压发念头曲轴）首选的强化手艺。。。
。。。

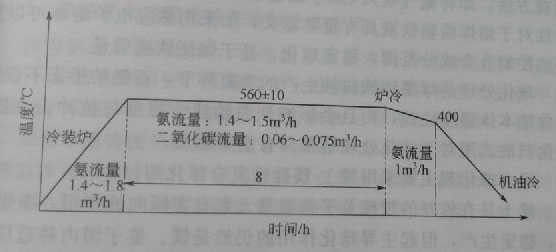

B.以42CrMoA钢质料制成的曲轴的气体氮碳共渗处置惩罚一样平常使用中频加热电源举行，，，，，，其工艺曲线如下图所示：
